按钮开关的接线问题,这三个最典型!

发布日期:2022-02-12 | 点击次数:1234

按钮开关原理

按钮开关指的是充分利用按钮推动传动机构,使动接触点与静接触点按通或断开并实现电路换接的开关,是一种结构简单,应用十分广泛的主令电器。在电气自动控制电路中,适用于手动式发出控制信号以控制接触器、继电器、电磁起动器等。

image (1).jpg

常见按钮图1-1

按钮开关可以实现启动、停止、正反转、变速以及互锁等基本控制。通常每一个按钮开关有两对接触点。每对接触点由一个常开触点和一个常闭触点组成。当按下按钮,两对接触点同时动作,常闭触点断开,常开触点闭合。

image (2).jpg

常见按钮图1-2

为了更好地标出每个按钮的功能,避免操作失误,通常将按钮帽制作成不一样的颜色,以表区分,其颜色有红、绿、黑、黄、蓝、白等。如,红色表示停止按钮,绿色表示起动按钮等。按钮开关的主要参数、型式、安装孔尺寸、触头数量及触头的电流容量,在产品说明书中都有详细说明。按钮开关有很多种,接线的方式也不统一,会有各种各样的情况发生。

按钮开关的接线问题

1、带灯的按钮开关怎么接线,按钮上一共有五个接线柱,现在只能测出怎么接电源线,但是灯亮不知怎么接。

答:这种情况比较简单,这种开关应该是两个端子接灯,另外3个端子是开关的,找出接灯的端子和开关的端子,然后分清楚你是要用哪两个端子接开关,直接把灯和要接的开关端子串接在一起,这样当开关接通灯也就亮了。


2、控制柜上的按钮开关怎么接线?和PLC相连的按钮开关,有动断和动合接触点,请问这四个点怎么接线,作为开关量输入,是怎么和PLC的一个输入点连接的呢?是不是依然只接按钮开关的其中一个接点即可?

答:这是一个常识问题,按钮开关有动断和动合接触点,共四个接点,作为开关量输入,经常用动合接触点接PLC的I端(PLC的一个输入点),另一端接PLC的24V+,动断接触点空接。

3、一个开关有三个按钮,控制三个电灯,如何接线?开关上有三排孔第一排是L1a,L1b,L1c第二排是L0a、L0b、L0c,第三排是L2a、L2b、L2c,现有两根白线一根黄线,应该怎么接线呢?

开关的L1a、L1b、L1c是封着的,不能接线。如果把一根白线和黄线收到L0a上,把另外一根白线接在L2a的左端,结果有一盏灯是正常的另外一盏从合闸开始就亮着,不受开关控制,这是怎么回事?


接线图1-3

答:三个开关控制三盏灯(每个开关控制一个灯),首先要有4根线才可以实现,一根电源线,收到三个开关的进线端(L0A、L0B、L0C,也就是说用进线把这三个点连在一起),把剩下的三根分别收到L2A、L2B、L2C,如果现在只有三根线,黄的可能是进线,白的就是两个灯的回路线,空着的就说明那个开关没有控制任何灯。

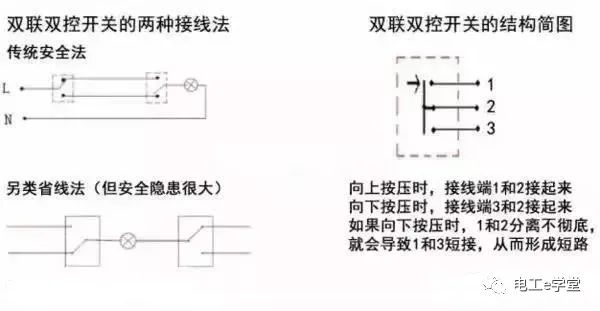

image (1).png图1-4
